Преодоление деактивации катализатора

Как команда экспертов KDISON решила проблему отравления угарным газом на заводе по производству перекиси водорода, используя анализ данных и микроскопические механизмы.

На крупных заводах по производству перекиси водорода (H₂O₂) с использованием антрахинона распространенными техническими узкими местами, ограничивающими высоконагруженное и стабильное производство, являются трудности с гидрированием и резкое снижение эффективности гидрирования. Недавно, столкнувшись с устойчивым снижением эффективности гидрирования и деактивацией катализатора на крупном предприятии по производству H₂O₂, техническая группа KDISON использовала систематическое моделирование данных и углубленную техническую диагностику для выявления первопричины отказа катализатора.

Головоломка с данными: как отделить «очевидное» влияние CO₂ от «скрытого» отравления CO₂ высокой концентрации.

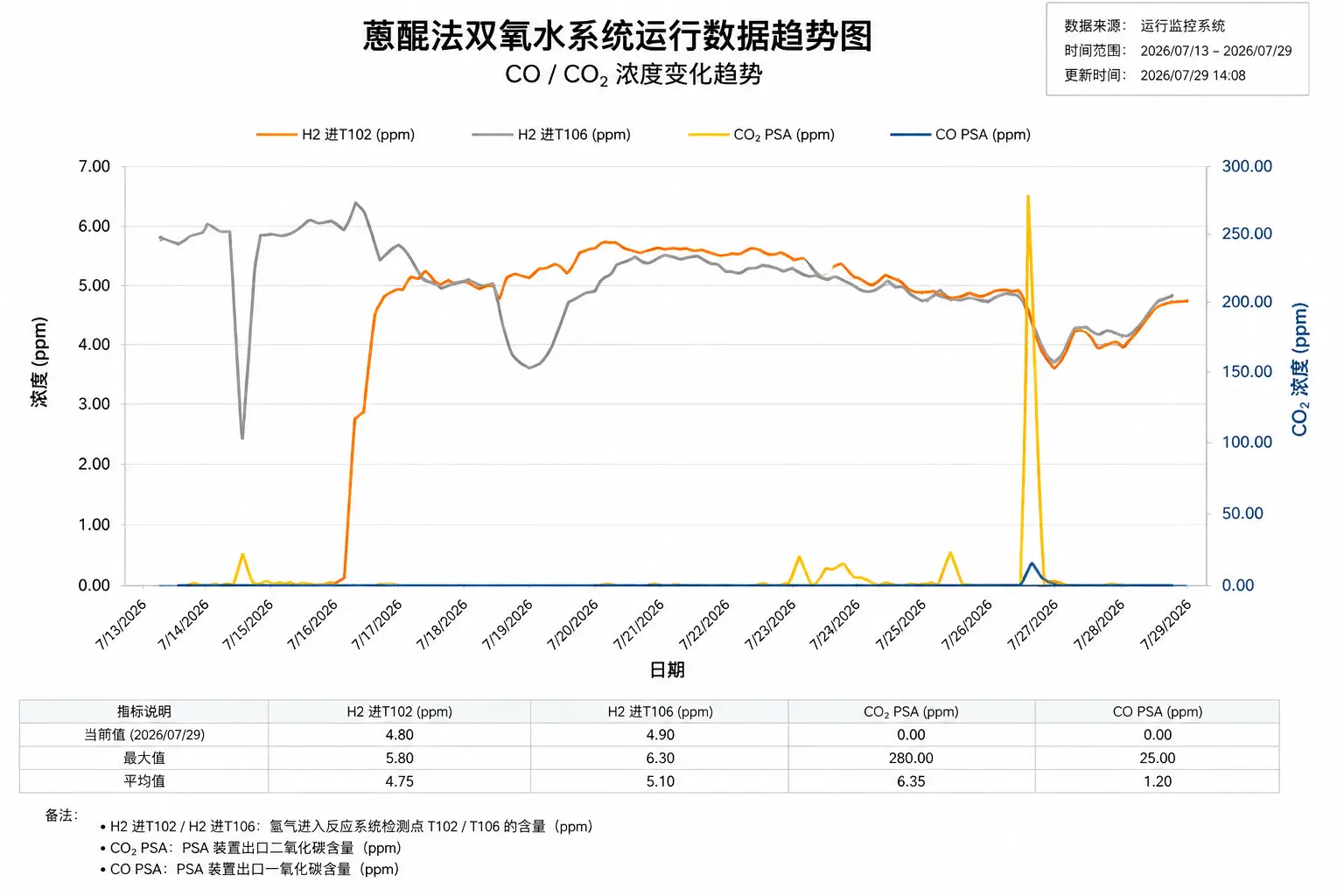

Первоначальный анализ данных, полученных на месте, показал резкий скачок концентрации углекислого газа (CO₂) в графиках DCS. Эта хорошо заметная аномалия первоначально заставила команду завода заподозрить CO₂ в качестве основной причины проблем с гидрогенизацией.

Однако после тщательного анализа кривых газового состава (данные PSA) и детального сравнения эксперты KDISON выявили критически важный момент: показания на поверхности могут вводить в заблуждение. Реальная угроза заключалась в «скрытом высоком базовом уровне» оксида углерода (CO).

Их профессиональная интерпретация кривых выявила два совершенно разных механизма:

CO₂ – временное физическое вмешательство

Несмотря на значительные колебания уровня CO₂, его основное влияние проявляется в изменении парциального давления и условий массопереноса в реакции гидрирования. Это кратковременные физические воздействия. Как только уровень CO₂ возвращается к норме, эти эффекты исчезают и не вызывают химической деактивации катализатора.

Углекислый газ (CO) – медленно накапливающийся яд, который в конечном итоге высвобождается.

Кривая концентрации CO выглядела относительно «плоской» в течение длительного периода и резко подскочила лишь позже. Численный анализ показал, что этот, казалось бы, спокойный базовый уровень на самом деле оставался значительно выше безопасного предела в течение длительного времени.

• Хроническая эрозия: Длительное воздействие повышенной концентрации CO непрерывно связывало и химически адсорбировало активные центры палладия (Pd), неуклонно «разрушая» каталитическую активность.

• Острое повреждение: Позднее резкие пики CO ускорили образование карбонилов палладия, вызвав потерю активного металла и необратимое спекание частиц Pd.

Углубленное изучение: понимание отравления угарным газом с точки зрения координационной химии и электронной структуры.

Чтобы помочь команде предприятия наглядно представить процесс деактивации, группа KDISON объяснила механизм отравления угарным газом на молекулярном уровне:

Основные химические реакции

• Поверхностная адсорбция: Молекулы CO прочно адсорбируются на поверхности палладия.

• Карбонилирование (при более высоких концентрациях CO или длительном воздействии): Образование высоколетучих карбонильных соединений палладия.

Четырехмерный путь деактивации

1. Физическая блокировка – Прочная координация между d-орбиталями Pd и антисвязывающими π* орбиталями CO обеспечивает надежное заполнение активных центров, блокируя адсорбцию и активацию молекул H₂ и антрахинона.

2. Изменение химического состояния – Координация с CO изменяет электронную плотность вокруг Pd, смещая его локальное состояние окисления и резко снижая его способность расщеплять и активировать водород.

3. Потеря активного компонента – Летучие карбонилы палладия легко удаляются потоком газа, что приводит к необратимой потере палладия (наиболее тяжелая форма отравления).

4. Потеря площади поверхности – CO снижает поверхностную энергию частиц Pd, способствуя миграции и агломерации мелких кристаллитов Pd и вызывая необратимое уменьшение удельной площади поверхности.

Разграничение обратимой очистки и необратимого повреждения

В промышленной практике реакция на отравление угарным газом зависит от глубины адсорбции:

Легкое/временное отравление (обратимое)

Когда адсорбция CO ограничивается неглубокой физической адсорбцией, продувка чистым азотом (N₂) в большом потоке часто позволяет десорбировать CO и восстановить значительную часть активности.

Глубокое отравление / необратимые повреждения

Катализатор не подлежит восстановлению путем продувки и должен быть заменен при возникновении любого из следующих событий:

1. Значительная потеря палладия в результате испарения карбонильных соединений (требующая повторной пропитки).

2. Сильное спекание кристаллитов Pd после длительного воздействия CO приводит к необратимой потере площади поверхности.

3. Структурные повреждения носителя (например, реакция оксида алюминия с CO₂ с образованием карбоната алюминия и разрушение каркаса носителя).

Наблюдения в башне гидрогенизации — выделение тепла наблюдалось только у недавно загруженного катализатора в самом низу, в то время как в среднем и верхнем слоях повышение температуры практически отсутствовало — подтвердили, что существующий катализатор подвергся глубокому, необратимому отравлению и структурным повреждениям. Эта диагностика позволила разработать четкий план замены катализатора.

Контроль версий и оптимизация системы: создание надежной защиты для стабильной работы производства.

Ввиду необратимого характера тяжелого отравления угарным газом, команда KDISON подчеркнула, что сосредоточение внимания только на CO₂ недостаточно. Необходима комплексная система мониторинга и предотвращения примесей в подаваемом водороде:

1. Строгий контрольный предел 0.1 ppm. – На начальных этапах водородных установок следует внедрить непрерывный онлайн-мониторинг CO. Любое повышение концентрации CO должно немедленно приводить к сбросу водородного потока в атмосферу — его ни в коем случае нельзя подавать в гидрогенизационную башню. Возобновление подачи водорода возможно только тогда, когда концентрация CO строго ниже 0.1 ppm.

2. Модернизация конструкции и оптимизация распределения – Для последующей замены катализатора команда разработала экономически эффективную схему загрузки в сочетании с модификациями распределения жидкости с использованием инертных шариков из оксида алюминия, адаптированными к диаметру башни и характеристикам потока. Это решение значительно улучшает равномерность контакта газа и жидкости, а также эффективность гидрирования, одновременно снижая общие эксплуатационные расходы.

Заключительные мысли

Благодаря сочетанию глубокого анализа технологических данных с точным изучением микроскопического механизма, команда KDISON успешно выяснила различное воздействие примесей CO₂ и CO и составила полную карту пути отравления CO. Этот случай еще раз демонстрирует прочную техническую базу KDISON в области химической инженерии и промышленного катализа.

Мы по-прежнему привержены строгим научным методам и долгосрочной технической поддержке, помогая химическим заводам по всему миру добиваться более безопасной, эффективной и стабильной работы.
