Иллюстрированные принципы химической инженерии – пленочный испаритель

На химическом заводе, если мы хотим сконденсировать молоко или удалить воду из фруктового сока, можем ли мы просто вылить их в большую кастрюлю и прокипятить? Абсолютно нет! Такие вещества, как молоко, сок и фармацевтические растворы, очень «нежные» (чувствительные к высоким температурам). Всего одна лишняя минута при высокой температуре может разрушить питательные вещества и изменить вкус.

Что же мы можем сделать? Инженеры изобрели эффективное решение — пленочный испаритель.

Вместо того чтобы «кипятить большую кастрюлю», это позволяет жидкости «стекать».

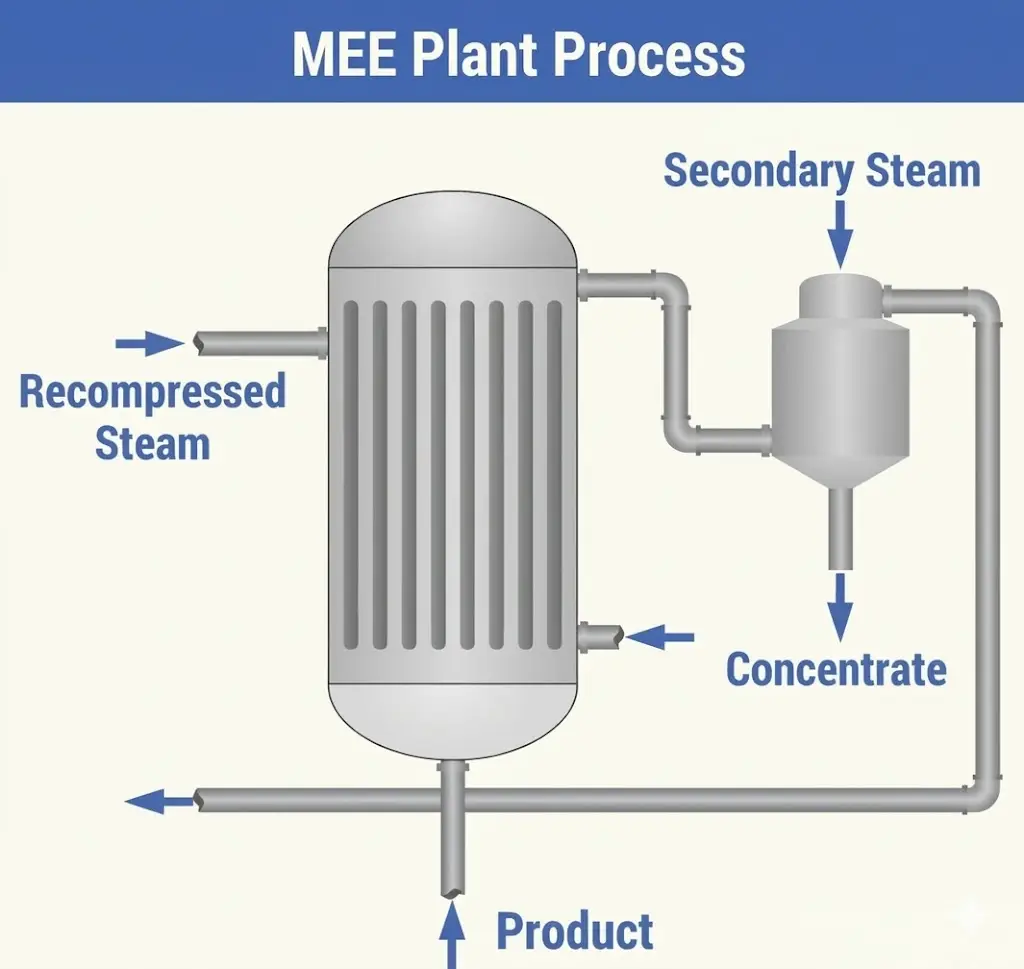

1. Макроскопический вид – «водная горка», приводимая в движение силой гравитации.

(Относится к: общей структуре и технологической схеме пленочного испарителя с падающей пленкой)

В отличие от обычного кипения, в пленочном испарителе процесс протекает «сверху вниз»:

· Входное отверстие (вверху, зеленая стрелка): Жидкость для подачи поступает сверху.

· Поток (посередине, синие ручьи): Жидкость не заполняет всё оборудование целиком. Вместо этого она под действием силы тяжести стекает вниз вдоль внутренних стенок вертикальных трубок.

· Нагрев (внешняя красная зона): Горячий пар окружает наружную поверхность трубок. По мере того, как жидкость течет вниз, она быстро нагревается, проходя сквозь стенку трубки.

· Результат: Поскольку жидкость образует тонкую пленку, теплопередача происходит чрезвычайно быстро. Прежде чем достичь дна, большая часть воды уже испаряется, превращаясь в пар, и «улетучивается».

Простая аналогия:
Представьте, что вы спускаетесь с высокоскоростной водной горки в аквапарке. По мере быстрого спуска (короткое время пребывания в воде), к моменту достижения бассейна большая часть воды на вашем теле (растворитель) уже сдувается ветром (тепло). Цель достигается без «перегрева».

2. Микроскопический вид – «Полые макаронные изделия» внутри трубочек

(Относится к механизму образования пленки внутри отдельной трубки)

Если разрезать одну из трубок и внимательно рассмотреть, то можно увидеть настоящее волшебство:

· Плёнка на стенке (синий жидкий слой): Жидкость не заполняет трубку, как водопроводная вода. Вместо этого она образует тонкую пленку, плотно прилегающую к внутренней стенке.

· Центральный канал (ядро из белого пара): Центральная часть трубки пуста! Она служит специальным каналом для образующегося пара (вторичного пара).

· Ломание пузырьков (фазовый переход): На поверхности пленки непрерывно образуются и лопаются мельчайшие пузырьки, высвобождая пар в центральный канал.

Простая аналогия:
Представьте себе приготовление блина. Если оставить тесто толстым комком, он будет готовиться медленно и может подгореть. Но если распределить его тонким слоем, он приготовится за считанные секунды. Пленочный испаритель использует тот же принцип — тонкое распределение жидкости для быстрой передачи тепла.

3. Ключевой компонент – «Идеально сбалансированная душевая лейка»

(Относится к распределителю жидкости в верхней части)

Это суть системы. Что произойдет, если в одни трубки поступит больше жидкости, а в другие — меньше?

Трубки с недостаточным количеством жидкости перегреваются, в результате чего остатки (например, сахара) пригорают и образуют отложения, которые в конечном итоге забивают трубки.

Вот почему нам нужен распределитель жидкости.

· Равномерное распределение: На изображении показана точно спроектированная металлическая пластина, напоминающая идеальную душевую лейку.

· Равномерное покрытие: Жидкость сначала равномерно распределяется по пластине, затем через тщательно спроектированные отверстия или водосливы равномерно распределяется по каждой трубке.

Простая аналогия:
Это похоже на систему орошения в сельском хозяйстве. Каждый ряд (трубка) должен получать одинаковое количество воды. Если хотя бы одна трубка пересохнет, она может загореться и засориться, что приведет к остановке всей системы для очистки.

Три ключевых преимущества пленочного испарителя

· Быстро: Очень короткое время пребывания (обычно от нескольких секунд до десятков секунд), что предотвращает термическую деградацию.

· Тонкий: Пленочное течение обеспечивает превосходную теплопередачу, что позволяет использовать более низкие температуры для испарения.

· Гладкий; плавный: Поток, обусловленный силой тяжести, снижает сопротивление и энергопотребление.
